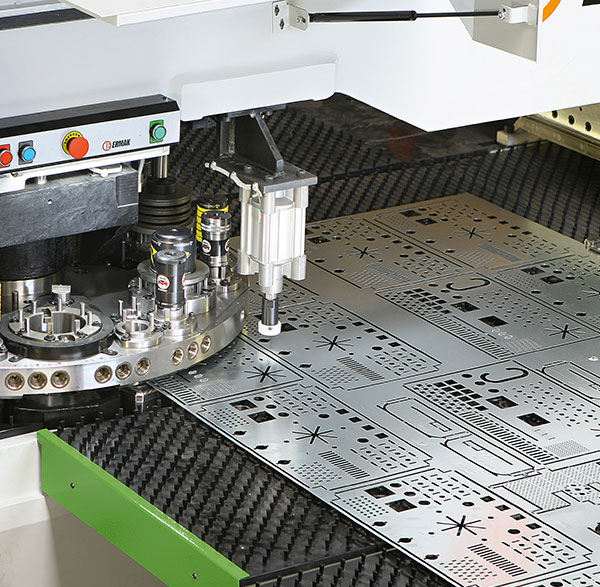

Револьверный координатно-пробивной пресс ETP SERVO с сервоприводом
Быстрее, точнее, экологичнее...
Благодаря многолетнему опыту и узнаваемости бренда, не идущей на компромисс с качеством, компания ERMAKSAN заняла место среди ведущих компаний на рынке благодаря своему ассортименту штамповочной продукции. Высокое качество револьверного штамповочного пресса с ЧПУ ETP было достигнуто за счет сервопривода, не использующего гидравлику, и компания представила его на рынке, объединив в одном станке всемирно известные электронные и механические компоненты.
Револьверный штамповочный пресс с ЧПУ ETP с сервоприводом, позволяющий выполнять различные операции с листами толщиной до 6 мм, разработан с учетом потребностей потребителей на протяжении многих лет благодаря своей стальной конструкции и моноблочной структуре.
Минимальное энергопотребление
Экологически чистая система без масла
Сервоприводная система штамповки с прямым приводом
Минимальный уровень шума
Гибкая программируемая структура хода
Минимальные затраты на техническое обслуживание
|
|
|
ETP-S 1500x3000
|
ETP-S 1500x2500
|
ETP-S 1500x2500
|
ETP-S 1500x2000
|
|
УСИЛИЕ
|
Тонн
|
30
|
30
|
20
|
20
|
|
РАБОЧИЙ СТОЛ (XY)
|
мм
|
3000x1500
|
2500x1500
|
2500x1500
|
2000x1500
|
|
КОЛИЧЕСТВО ИСТРУМЕНТА
|
шт.
|
33
|
33
|
33
|
27
|
|
МАКСИМАЛЬНЫЙ ДИАМЕТР ПУАНСОНА (толщина листа 1 мм (0,04 дюйма) ) (Один инструмент)
|
мм
|
88,9
|
88,9
|
88,9
|
88,9
|
|
ХОД ПО ОСИ X
|
мм
|
3000 + R
|
2500 + R
|
2500+ R
|
2000+ R
|
|
СКОРОСТЬ ПО ОСИ X
|
м/мин
|
80
|
80
|
80
|
120
|
|
ХОД ПО ОСИ Y
|
м
|
1500
|
1500
|
1500
|
1500
|
|
СКОРОСТЬ ПО ОСИ Y
|
м/мин
|
80
|
80
|
80
|
120
|
|
СКОРОСТЬ ПО ОСЯМ X + Y
|
м/мин
|
114
|
114
|
114
|
170
|
|
СКОРОСТЬ ВРАЩЕНИЯ БАРАБАНА
|
оборотов в минуту
|
20
|
20
|
20
|
27
|
|
АВТОМАТИЧЕСКАЯ СКОРОСТЬ ВРАЩЕНИЯ
|
оборотов в минуту
|
65
|
65
|
65
|
65
|
|
МАКСИМАЛЬНЫЙ ХОД ДЛЯ МАРКИРОВКИ 1 мм
|
Ударов/мин
|
2000
|
1200
|
1200
|
1500
|
|
МАКСИМАЛЬНЫЙ ХОД ПРОБИВКИ при шаге 1 мм по осям X и Y
|
Ударов/мин
|
900
|
900
|
900
|
900
|
|
МАКСИМАЛЬНЫЙ ХОД ПРОБИВАТЕЛЯ для шага 25 мм по осям X и Y
|
Ударов/мин
|
600
|
600
|
600
|
350
|
|
Максимальная толщина резки при использовании стационарной станции.
|
Низкоуглеродистая сталь
|
6,35 мм
|
6,35 мм
|
6,35 мм
|
6,35 мм
|
|
Нержавеющая сталь
|
3 мм
|
3 мм
|
3 мм
|
3 мм
|
|
Максимальная толщина резки с автоматической индексацией.
|
Низкоуглеродистая сталь
|
4 мм
|
4 мм
|
4 мм
|
4 мм
|
|
Нержавеющая сталь
|
2,5 мм
|
2,5 мм
|
2,5 мм
|
2,5 мм
|
|
ТОЧНОСТЬ ПОВТОРЕНИЯ
|
мм ( вкл. )
|
±0,05
|
±0,05
|
±0,05
|
±0,05
|
|
ТОЧНОСТЬ ПОЗИЦИОНИРОВАНИЯ
|
мм ( вкл. )
|
±0,1
|
±0,1
|
±0,1
|
±0,1
|
|
ТОЧНОСТЬ ПОЗИЦИОНИРОВАНИЯ
|
градус
|
0,01°
|
0,01°
|
0,01°
|
0,01°
|
|
ВРЕМЯ СМЕНЫ ИНСТРУМЕНТОВ
|
сек.
|
3
|
3
|
3
|
3
|
|
МАКСИМАЛЬНАЯ НАГРУЗОЧНАЯ СПОСОБНОСТЬ
|
Кг
|
225
|
200
|
200
|
125(275,6)
|
|
ДАВЛЕНИЕ ВОЗДУХА
|
Бар
|
6-7
|
6-7
|
6-7
|
6-7(87-101,5)
|
|
МАКСИМАЛЬНЫЙ ХОД
|
мм
|
32
|
32
|
32
|
32 (1,26)
|
|
Зажим листа (автоматическое перемещение)
|
Куски
|
4
|
3
|
3
|
3
|
|
СИЛА ЗАЖИМА ЛИСТА
|
Кг
|
1200
|
1200
|
1200
|
1200
|
|
ИСТОЧНИК ПИТАНИЯ
|
кВт
|
60
|
60
|
40
|
40
|
|
ПОДАЧА ВОЗДУХА
|
литры/мин
|
2,5
|
2,5
|
2,5
|
2,5
|
КОНТРОЛЛЕР
(Программное обеспечение HMI от Ermaksan)
|
|
GE Fanuc 31i-PB - Память программ обработки деталей, 256 КБ. Память C, FROM /SRAM, 16 МБ / 2 МБ. Плата ЦП, PENTIUM, DRAM 16 МБ. Преобразование дюймов/метрических единиц - Интерфейс считывателя/перфоратора системы координат заготовки. 1 - Внешняя компенсация сообщений резака C - Память программ обработки деталей, 256 КБ. Зарегистрированные программы, 125 расширенных редактирований программ обработки деталей.
Отображение количества часов работы и деталей — графический дисплей. Многокомпонентная обработка — управление несколькими инструментами. Проверка зоны безопасности — функция предотвращения защемления. Расширение зоны безопасности.
|
|
УПРАВЛЕНИЕ
|
|
СЕРВОМЕХАНИЧЕСКИЙ ПРЕСС 30 ТН
|
СЕРВОМЕХАНИЧЕСКИЙ ПРЕСС 20 ТН
|
|
ЛИНЕЙНЫЕ ОСИ
|
XY
|
Y1 • Ось Y2 » Балансировочный
Сервомотор Fanuc с прямым приводом X Adi реечной передачи * Редукторный сервомотор Fanuc
|
Шариковинтовая передача по всем осям с сервомотором Fanuc.
|
|
|
|
|
|
|
|
|
РАБОЧАЯ ВЫСОТА
|
мм
|
950
|
950
|
950
|
950
|
|
|
|
ЩЕТОЧНО
|
ЩЕТОЧНО
|
ЩЕТОЧНО
|
ЩЕТОЧНО
|
|
ТИП СТОЛА
|
|
ШАРИКОВЫЙ
|
ШАРИКОВЫЙ
|
ШАРИКОВЫЙ
|
ШАРИКОВЫЙ
|
|
ДЛИНА МАШИНЫ
|
мм
|
5520
|
5520
|
5520
|
5520
|
|
ШИРИНА МАШИНЫ
|
мм
|
6660
|
5000
|
5000
|
4290
|
|
ВЫСОТА МАШИНЫ
|
мм
|
2220
|
2220
|
2220
|
2220
|
|
МАССА
|
Кг
|
22000
|
18500
|
18500
|
16000
|
|
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ CAD/CAM
|
Металикc
|
Металикc
|
Металикc
|
Металикc
|
|
|
Стандартная ручная сборка (1 мягкая деталь, 1 крепление).
Лицензия :одна лицензия. Лицензия на постпроцессор: одна лицензия.
Лицензия на постпроцессор: одна лицензия.
Лицензия на постпроцессор: одна лицензия.
|
ГОЛОВКА
|
15 штук. Станция 1/2 дюйма, диаметр крепления 1,6-12,7 мм.
12 штук, крепление типа B, диаметр 1-1/4 дюйма, диапазон 12,8-31,7 мм.
2 штуки C-образных креплений 2" диаметром 31,8-50,8 мм
|
ГОЛОВКА
|
11 штук. Станция 1/2 дюйма, диаметр крепления 1,6-12,7 мм.
10 штук, крепление типа B, диаметр 1-1/4 дюйма, диапазон 12,8-31,7 мм.
1 шт. C-образная станция 2 дюйма, крепление 31,8-50,8 мм в диаметре
|
(33 ПОЗИЦИИ)
|
1 шт. D-образная станция 3-1/2" с креплением диаметром 50,9-88,9 мм.
3 шт. D-образный указатель 3-1/2 дюйма, диаметр 50,9-88,9 мм
|
(27 ПОЗИЦИИ)
|
2 шт. D-образных направляющих 3-1/2 дюйма, диаметр 50,9-88,9 мм.
2 шт., станция B, индекс 1-1/4 дюйма, диаметр 12,8-31,7 мм.
1 шт. C-образная станция 2” Индекс 31,8-50,8 мм Диаметр
|
* Все технические характеристики могут быть изменены без предварительного уведомления.
