EVO III ГИБРИДНЫЙ ЛИСТОГИБОЧНЫЙ ПРЕСС С ЧПУ
Высокая производительность с экологичными технологиями
В современном производстве энергосбережение уже не выбор — это необходимость. EVO III Гибридный Листогибочный пресс от Ermaksan — это ответ на потребность в устойчивых, высокоточных и высокопроизводительных решениях для гибки.

Разработанный на основе более чем 30-летнего опыта Ermaksan в области листогибочных прессов и новейших гибридных технологий, EVO III предлагает непревзойденную эффективность с потреблением энергии на 73% меньше по сравнению с обычными гидравлическими системами. Благодаря замкнутой гидросистеме он требует минимального обслуживания и работает всего с 34,5 литрами масла, что подчеркивает его экологичность.

С длиной гибки 6,1 метра и грузоподъемностью до 600 тонн EVO III обеспечивает отличные результаты даже при самых сложных задачах. Его 6-осевой ЧПУ-контроллер и моторизованная система выравнивания идут в стандартной комплектации — гарантируя стабильную точность и идеальные результаты.

Скорость хода по оси Y 200 мм/с сокращает время простоя, а рабочая скорость 10 мм/с обеспечивает плавные и точные изгибы. Работая всего при 63 дБ, EVO III также является одной из самых тихих машин в своём классе — идеально подходит для современных, удобных для оператора рабочих мест. EVO III не только снижает энергозатраты — она выводит вашу производственную линию на новый уровень, улучшает конкурентоспособность и делает устойчивое производство реальностью.

Листогибочные прессы EVO III

по запросу

Получить предложение

МОДЕЛЬ	Длина гибки	Усилие гибки	Стандартное раскрытие матрицы V	Толщина листа	Расстояние между колоннами	Подход балки	Рабочий ход	Возврат балки	Бомбирование	Ход по оси Х	Скорость по оси Х	Ход по оси R	Скорость по оси R	Скорость по осям Z1 b Z2	Блоки подавателя	Опоры листа
	мм	Тонн	мм	мм	мм	мм/сек	мм/сек	мм/сек	Стандартно	мм	мм/сек	мм	мм/сек	мм/сек	Кол-во	Кол-во
EVO-3 2600-100	2600	100	50	5	2200	200	10	200	Моториз-но	800	500	250	350	1000	2	2
EVO-3 2600-137	2600	137	50	6	2200	160	9.5	160	Моториз-но	800	500	250	350	1000	2	2
EVO-3 3100-100	3100	100	50	5	2600	200	10	200	Моториз-но	800	500	250	350	1000	2	2
EVO-3 3100-137	3100	137	50	6	2600	180	9.5	160	Моториз-но	800	500	250	350	1000	2	2
EVO-3 3100-175	3100	175	50	6	2600	200	10	192	Моториз-но	800	500	250	350	1000	2	2
EVO-3 3100-220	3100	220	110	11	2600	19	10	174	Моториз-но	800	500	250	350	1000	2	2
EVO-3 3100-260	3100	260	120	13	2600	165	9.5	129	Моториз-но	800	500	250	350	1000	2	2
EVO-3 3760-137	3760	137	50	5	3250	180	9.5	160	Моториз-но	800	500	250	350	1000	2	2
EVO-3 3760-175	3760	175	50	6	3250	180	10	192	Моториз-но	800	500	250	350	1000	2	2
EVO-3 3760-220	3760	220	80	8	3250	180	10	174	Моториз-но	800	500	250	350	1000	2	2
EVO-3 3760-260	3760	260	80	8	3250	180	9.5	129	Моториз-но	800	500	250	350	1000	2	2
EVO-3 4100-137	4100	137	50	5	3600	180	9.5	160	Моториз-но	800	500	250	350	1000	2	2
EVO-3 4100-175	4100	175	50	5	3600	180	10	192	Моториз-но	800	500	250	350	1000	2	2
EVO-3 4100-220	4100	220	80	8	3600	180	10	174	Моториз-но	800	500	250	350	1000	2	2
EVO-3 4100-260	4100	260	110	10	3600	180	9.5	129	Моториз-но	800	500	250	350	1000	2	2
EVO-3 4270-137	4270	137	50	5	3780	180	9.5	160	Моториз-но	800	500	250	350	1000	2	2
EVO-3 4270-175	4270	175	50	5	3780	200	10	192	Моториз-но	800	500	250	350	1000	2	2
EVO-3 4270-220	4270	220	80	8	3780	197	10	174	Моториз-но	800	500	250	350	1000	2	2
EVO-3 4270-260	4270	260	110	10	3780	165	9.5	129	Моториз-но	800	500	250	350	1000	2	2

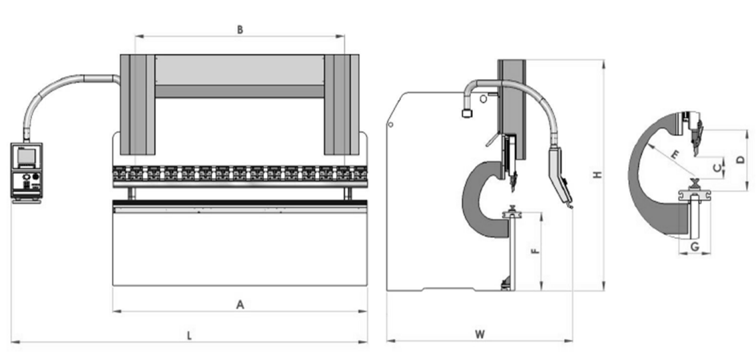

МОДЕЛЬ	Объем масла	Мощность гл. двигателя	Ход гибочной балки	Просвет	Глубина зева	Высота стола	Ширина стола	Длина	Высота	Ширина	Вес
	литр	кВт	мм	мм	мм	мм	мм	мм	мм	мм	Кг.
EVO-3 2600-100	2x34,5	2х10.4	275	530	410	900	90	3750	2800	1950	6273
EVO-3 2600-137	2x34.5	2х10.4	275	550	410	900	90	3750	2800	2050	7673
EVO-3 3100-100	2x34,5	2х10.4	275	530	410	900	90	4250	2800	1950	6786
EVO-3 3100-137	2x34,5	2х10.4	275	550	410	900	90	4250	2800	2050	8186
EVO-3 3100-175	2x55	2«15.3	275	550	410	900	90	4250	2800	2150	9086
EVO-3 3100-220	2x55	2x15,3	275	550	410	900	200	4550	2850	2250	11286
EVO-3 3100-260	2x55	2x15.3	275	550	410	900	220	4550	2900	2350	13886
EVO-3 3760-137	2x34.5	2x10,4	275	550	410	900	90	4900	2800	2150	9400
EVO-3 3760-175	2x55	2x15.3	275	550	410	900	90	4900	2800	2150	10300
EVO-3 3760-220	2x55)	2x15.3	275	550	410	900	160	5100	2900	2250	12750
EVO-3 3760-260	2x55	2x15,3	275	550	410	900	200	5100	3000	2350	16500
EVO-3 4100-137	2x34,5	2.10,4	275	550	410	900	90	5100	2800	2100	10200
EVO-3 4100-175	2x55	2x15,3	275	550	410	900	90	5100	2850	2150	11250
EVO-3 4100-220	2x55	2.15,3	275	550	410	900	160	5150	3000	2250	13600
EVO-3 4100-260	2x55	2x15,3	275	550	410	900	200	5150	3000	2350	17500
EVO-3 4270-137	2x34.5	2х10,4	275	550	410	900	90	S28O	2800	2150	10400
EVO-3 4270-175	2x55	2x15.3	275	550	410	900	90	5280	2800	2150	11500
EVO-3 4270-220	2x55	2x15.3	275	550	410	900	160	5320	3000	22SO	14000
EVO-3 4270-260	2x55	2x15,3	275	550	410	900	200	5320	3000	2250	18000

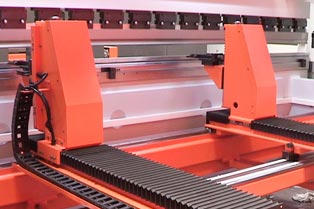

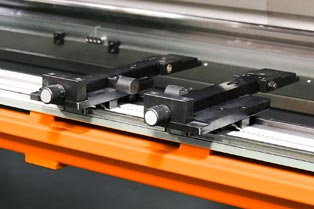

4-осевой задний упор
Задний упор с 4-осевым (X, R, Z1, Z2) сервомотором позволяет получить точный изгиб заднего упора с точностью позиционирования 0,05 мм в соответствии с требуемой геометрией.

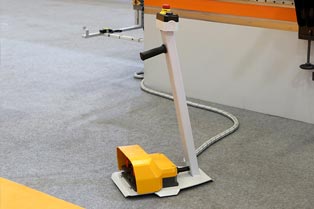

Двойная ножная педаль
ДВОЙНАЯ НОЖНАЯ ПЕДАЛЬ Удобная двойная ножная педаль, разработанная для обеспечения точного управления изгибом без использования рук.
Глубина зева
Стандартная глубина зева составляет 410 мм.

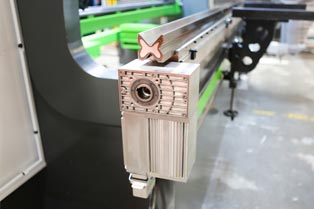

Система компенсации прогиба
Моторизированная система компенсации прогиба Моторизованная система выравнивания закругления с ЧПУ обеспечивает стабильные, равномерные углы изгиба с автоматической компенсацией отклонения. В процессе гибки естественное отклонение рамы станка приводит к изменению углов изгиба между центром и концами заготовки, особенно в длинных деталях. Моторизованная система выравнивания закругления с ЧПУ устраняет эту проблему, обеспечивая стабильные и точные углы изгиба по всей длине заготовки. Полностью интегрированная с контроллером ЧПУ, система автоматически регулирует выравнивание закругления во время гибки. Это обеспечивает высокую точность и повторяемость без необходимости ручного вмешательства. Преимущества -Полностью автоматическая регулировка: автоматическая компенсация закругления на основе параметров гибки ЧПУ. -Идеальная точность: стабильные и равномерные углы изгиба по всей детали. -Экономия времени: исключает ручную регулировку, увеличивая скорость производства. -Высокая эффективность: максимальная производительность в массовом производстве. -Низкий уровень ошибок: предотвращает ошибки, связанные с человеческой регулировкой. -Гарантия качества: Точные результаты за один проход, минимальный брак. -Управляемая ЧПУ моторизованная система обработки кромок обеспечивает превосходное качество, скорость и надежность для применений, где точность и производительность имеют первостепенное значение. Откройте для себя это прямо сейчас и поднимите качество вашей продукции на новый уровень.

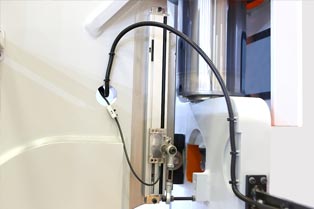

Линейка
ЛИНЕЙКА НА ВЕРХНЕЙ БАЛКЕ Вы можете получить точные результаты благодаря синхронизации осей Y1 и Y2 с допуском 0,01, обеспечиваемым линейными линейками.
Подвесной кронштейн
СТАНДАРТНЫЙ КРОНШТЕЙН КОНТРОЛЛЕРА Стандартный компонент, позволяющий размещать контроллер ЧПУ в передней или задней части станка по мере необходимости.
Контроллер (ЧПУ)
DELEM DA-66T Двухмерный сенсорный контроллер с 2D-дисплеем станет вашим лучшим помощником в самых сложных операциях гибки благодаря своим функциональным возможностям.
Передняя поддерживающиерычаги
L-образный скользящий передний опорный рычаг Скользящие передние опорные рычаги с ограничителем, шкалой метрической системы и функцией регулировки высоты позволяют выполнять более точные и легкие операции гибки.
Защита задней части листогибочного пресса Ermaksan
LEUZE MLC510 – ЗАДНИЙ СВЕТОЗАЩИТНЫЙ БАРЬЕР Задний защитный световой барьер LEUZE MLC510 обеспечивает повышенную защиту, автоматически останавливая пресс при попадании любого объекта в заднюю рабочую зону во время работы.
Фронтальная защита
БОКОВАЯ ЗАЩИТА (Сетка) + ПЕРЕКЛЮЧАТЕЛЬ + система AKASII Защита от касания AKAS останавливает движение верхней балки при обнаружении объекта.

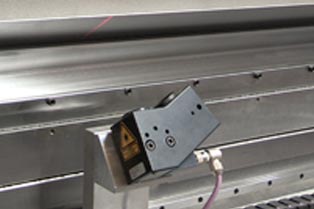

ЛАЗЕРНЫЙ ИЗМЕРИТЕЛЬ УГЛА DATA-M
Разработанный компанией Data M Engineering, это мощное решение для измерения углов изгиба на листогибочных прессах. Это полуавтоматическое лазерное устройство для измерения угла изгиба, позволяющее пользователю определять точный угол изгиба листогибочных прессов с помощью встроенного полупроводникового лазера с линейной оптикой и 1/3-дюймовой CMOS-камеры, а также тензодатчиков – и работает бесконтактно. Угол изгиба измеряется путем сканирования проекции лазерного луча на поверхность листового металла с помощью CMOS-камеры. Угол между лазером и осью обзора камеры определяет корреляцию между положением линии на изображении камеры и углом между датчиком и листовым металлом. С помощью второго датчика, расположенного на противоположной стороне, рассчитывается угол изгиба. Устройство устанавливается на листогибочном прессе под углом 45° к матрице на рабочем расстоянии 160-300 мм ниже матрицы. Оно может перемещаться вдоль матрицы вручную (или автоматически). Благодаря положению установки диапазон измерения составляет от 0° до 180°. Для каждого положения измерения требуется 2 датчика. Точность датчика лучше ±0,1°. Точность системы зависит от управления, точности станка, инструментов и материала. Для повышения точности гибки датчики калибровались после установки. Таким образом, погрешности установки уменьшаются. В результате достигается беспрецедентная точность угла гибки всего за один этап гибки, независимо от различий в свойствах материала, таких как толщина или другие параметры.

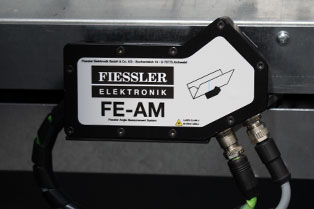

Система измерения углов Fiessler
Измеряет угол изгиба в реальном времени, помогая быстрее достигать целевых углов и поддерживать стабильные результаты в производстве. Система измерения углов Fiessler предоставляет данные об угле изгиба в реальном времени во время работы листогибочного пресса, обеспечивая более высокую повторяемость и уменьшение вариаций угла, вызванных упругим восстановлением и поведением материала. Благодаря быстрой установке и удобству модернизации, она отвечает гибким потребностям производства и контроля качества. При гибке на листогибочн ом прессе конечный угол может варьироваться из-за изменения толщины, свойств материала и упругого восстановления. Система Fiessler контролирует угол изгиба во время формовки и обеспечивает непрерывную обратную связь для поддержки более предсказуемого и стандартизированного процесса. Ее модульный подход с быстрой установкой позволяет измерять угол только тогда, когда это необходимо — преимущество для контроля качества, небольших партий и модернизации существующих машин. Основные преимущества Измерение углов в реальном времени: Непрерывная обратная связь для более стабильных изгибов. Поддержка упругого восстановления: Помогает уменьшить отклонения углов, связанные с поведением материала Гибкое использование: Подходит для модернизации, временного использования и рабочих процессов контроля качества Интеграция с контроллерами: Может быть интегрирован с распространенными контроллерами ЧПУ (например, Delem, Cybelec, ESA и др.)
ЦИФРОВОЙ УГЛОМЕР KEBA
С помощью систем измерения углов KEBA сложные изгибы выполняются чрезвычайно легко и с максимальной точностью. Первое преимущество этой системы заключается в возможности легко и точно изгибать сложные формы в пределах видимости, особенно Z-образные изгибы или узкие детали. С помощью этой системы возможен полный контроль качества без дополнительных затрат времени, с максимальной точностью и воспроизводимостью. Устройство KEBA KeMes A200 отображает измеренные углы на экране контроллера, взаимодействуя с интеллектуальным Bluetooth USB-адаптером. Оно легко крепится к пуансону с помощью магнитов, расположенных внутри. Устройство вычисляет текущий угол изгиба с помощью лазеров, направленных на один источник. KeMes A200 прост в использовании и имеет 2 режима: «Машинный» и «Ручной». Он позволяет выполнять как однократное, так и непрерывное измерение, а также автоматическое измерение (режим «Машинный»). Цель машинного режима — анализ движений верхнего луча. Зарядка осуществляется через USB-кабель и адаптер, время работы от батареи составляет около 6 часов. Контроллер ErTouch мгновенно отображает данные, полученные с листа, благодаря интеграции с KEBA. После завершения сгибания ErTouch предоставляет возможность ввести корректирующие углы, сравнивая угол, измеренный KeMes A200, с углом, запрограммированным пользователем. Диапазон измерения этого устройства составляет от 30° до 150°, а точность измерения — ±0,2°. Размеры устройства: ширина 162 мм, высота 48,5 мм, глубина 15,3 мм. Результаты измерений отображаются на высококонтрастном OLED-дисплее.
УНИВЕРСАЛЬНЫЙ УГЛОВОЙ ИЗМЕРИТЕЛЬ MITUTOYO
Благодаря чувствительной настройке позволяет проводить более точные измерения. Удобное считывание показаний на четком экране. Благодаря функции Bluetooth, данные измерений легко передаются на контроллер, а корректировка значений позволяет получить более точные результаты. В режиме ожидания устройство автоматически выключается через 10 минут, экономя заряд батареи до 200 часов.

Считыватель штрихкодов
Облегчает интенсивные и сложные рабочие процессы оператора и предотвращает ошибки. Для упрощения рабочих процессов и предотвращения ошибок программа загружается автоматически путем считывания кода с листа или из любого другого места. Таким образом, сокращается время производства и повышается производительность.

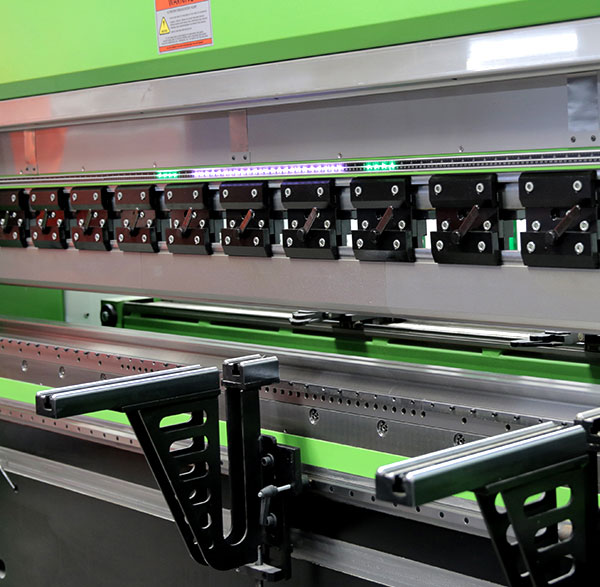

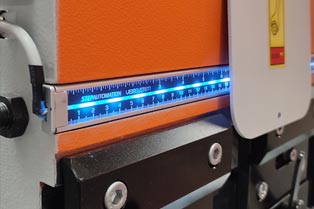

Система светодиодных направляющих
Отображает расположение гнутых деталей и гибочных станций с помощью цветных светодиодных полос.

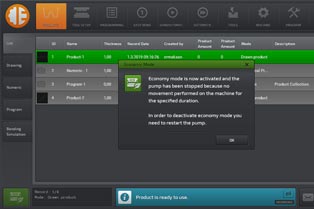

СИСТЕМА СТАРТ-СТОП
Это дополнительная система, которая останавливает главный двигатель, если в течение 2 минут в машине не происходит движения верхней балки.
ПУСК-СТОП + ПЛАВНЫЙ ПУСК
Это схема переключения скорости двигателя «звезда-треугольник», которую мы используем в качестве опции. Обеспечивает более безопасное и легкое переключение скорости двигателя.
WILA SMART TOOL LOCATOR
Система точного позиционирования инструмента WILA Smart Tool Locator — это усовершенствованная система позиционирования, устанавливаемая по всей длине верхней балки. Используя лазерную технологию, она точно определяет оптимальную последовательность для сегментированных пуансонов, установленных в верхнем держателе инструмента во время операций гибки. Особенности системы Лазерная технология — высокоточная система лазерного луча четко обозначает положение инструмента и обеспечивает визуальное руководство для точного позиционирования. Установка по всей длине — полная интеграция верхней балки обеспечивает эффективные возможности позиционирования по всей длине инструмента. Интеллектуальное определение последовательности — автоматически рассчитывает и отображает оптимальное расположение пуансонов на основе конкретных требований к операции гибки. Бесшовная интеграция — простая интеграция с существующими системами верхних держателей инструмента без необходимости модификации. Быстрая настройка — выполняет сложные расчеты расположения инструмента за считанные секунды, значительно сокращая время работы. Smart Tool Locator превращает позиционирование инструмента из метода проб и ошибок в научно обоснованный процесс. Благодаря лазерной навигации каждый сегментированный пуансон с первой попытки занимает правильное положение. Максимизируйте эффективность производства за счет точного позиционирования инструмента. Свяжитесь с нами для получения подробной информации о системе интеллектуального позиционирования инструмента WILA.

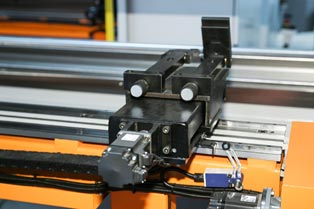

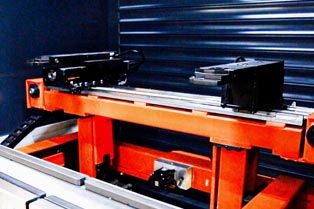

5-ОСЕВОЙ ЗАДНИЙ УПОР
Задний упор с 5-осевым (X, R, Z1, Z2, X5) сервомотором позволяет обеспечить точный изгиб с точностью позиционирования 0,05 мм в соответствии с требуемой геометрией.
Задний упор 6-осевОЙATF от Ermaksan
Система заднего упора типа ATF от Ermaksan разработана для производителей, которым необходима исключительная точность и эффективность в сложных и многоэтапных операциях гибки. Точность. Гибкость. Автоматизация. Система заднего упора типа ATF от Ermaksan разработана для производителей, которым необходима исключительная точность и эффективность в сложных и многоэтапных операциях гибки. Система, оснащенная 6 высокоскоростными осями с сервоуправлением (X1, X2, R1, R2, Z1, Z2), обеспечивает: - Точное и полностью автоматическое позиционирование деталей, даже асимметричных или многоугольных - Более быстрое время настройки, сокращающее время простоя между производственными партиями -Повышенную повторяемость и точность, что критически важно для крупносерийного и высокоточного гибочного производства -Динамическую адаптивность к сложной геометрии, смещениям и нерегулярным формам деталей -Повышенную безопасность оператора и сокращение ручной регулировки Разработанная для бесперебойной работы с передовыми моделями листогибочных прессов Ermaksan, система заднего упора ATF максимизирует производительность и снижает погрешности, что делает ее идеальным решением для таких отраслей, как аэрокосмическая, автомобильная, оборонная и контрактная металлообработка. Технические характеристики - Конфигурация осей: X1, X2, R1, R2, Z1, Z2 (независимое перемещение для полной гибкости) - Управление серводвигателями: Высокоскоростное и высокоточное перемещение по всем осям - Интеграция с ЧПУ: Полная совместимость с контроллерами Delem, ESA и Cybelec - Прочная конструкция: Жесткая рама и антивибрационная конструкция для стабильной работы - Поддержка программного обеспечения: Автономное программирование и готовность к 3D-моделированию Идеально подходит для: - Сложных деталей, требующих многократных операций гибки -Производства нестандартных размеров с частой сменой деталей -Прецизионных применений, где критически важна повторяемость -Заводов, стремящихся к масштабированию за счет автоматизации и интеллектуальных производственных систем

ПНЕВМАТИЧЕСКАЯ ЗАДНЯЯ ПОДДЕРЖКА
Пневматические задние опоры представляют собой дополнительные опорные защелки, устанавливаемые на станок для облегчения и повышения точности операций гибки. Работая независимо от заднего упора, они обеспечивают улучшенную стабилизацию листового материала во время процесса гибки, особенно при работе с большими или тонкими заготовками. Эти опоры помогают предотвратить смещение материала и обеспечивают повторяемые и точные результаты, повышая комфорт оператора и эффективность производства.
Группа задних опор X5
Группа задних упоров X5 оснащена 5 сервомоторами, обеспечивающими исключительную точность позиционирования 0,05 мм в зависимости от геометрии детали. Эта усовершенствованная система разработана для удовлетворения требований сложных операций гибки, где важны высокая повторяемость и точное выравнивание. Возможность быстрого позиционирования сокращает время цикла и повышает общую эффективность, что делает ее идеальным решением для универсальных и высокопроизводительных операций гибки.

ЗАДНИЙ ЗАЩИТНЫЙ ЭКРАН + ПРЕДОХРАНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ
Обеспечьте максимальную безопасность оператора с помощью интегрированной системы заднего сдвижного защитного экрана и предохранительного выключателя. Система заднего сдвижного защитного экрана REARGUARD+SWITCH управляется вручную и оснащена встроенным предохранительным блокировочным выключателем. Ее стальная рама включает смотровые окна из ударопрочных прозрачных панелей, позволяющие визуально контролировать внутреннее пространство машины без снятия защитного экрана. При открытии блокировочный выключатель посылает сигнал остановки на ПЛК безопасности, блокируя движение машины и обеспечивая соответствие стандартам безопасности EN ISO 14120 и EN ISO 13849-1.
МОТОРИЗОВАННАЯ ЗАДНЯЯ ЗАЩИТА
Моторизованная или управляемая вручную задняя защитная дверь, выполненная из прочных алюминиевых ламелей. Эта моторизованная задняя защитная дверь изготовлена из взаимозацепляющихся алюминиевых ламелей и может управляться как электрически, так и вручную, в зависимости от конфигурации. Доступна в вариантах цвета антрацитово-серый или металлический серый, она обеспечивает как безопасность, так и эстетическую ценность. Система включает в себя встроенные датчики, которые взаимодействуют с ПЛК безопасности для остановки машины при открытии двери, обеспечивая соответствие правилам безопасности и простоту использования в автоматизированных средах.
ЗАДНЯЯ РАЗДВИЖНАЯ ДВЕРЬ
